Ms-Technische Daten:

Schaltzellen Typ HSZ 650/20

(Lasttrennschalter/Meßzellen)
nach VDE 0671-200:

Nennspannung: 12 kV
Nennstrom: 630/600 A
Nenn-Stehblitzstoßspannung 60 kV (Liste 1)
Nenn-Stehwechselspannung 28 kV
Nenn-Kurzzeitstrom: 20 kA , 1 s
Nenn-Stoßstrom : 50 kA
Schutzgrad nach DIN 40500: IP3X
Schaltfeldbreite: 650 mm
Schaltfeldhöhe : 2300 mm
Schaltfeldtiefe : 900 mm
Rückwandabstand nach VDE 671-200: 40 mm
Störlichtbogenqualifikation: IAC AFL 20 kA 1s

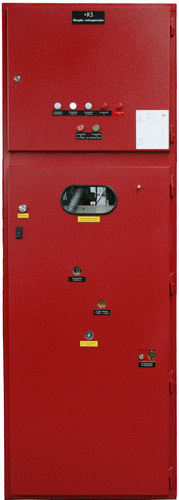

    Bild: Ms-Zelle


Schaltzellen Typ HSZ 800/20

(Leistungsschalter in Einschubtechnik)
nach VDE 0671-200:

Nennspannung: 12 kV
Nennstrom: 600 A
Nenn-Stehblitzstoßspannung 60 kV (Liste 1)
Nenn-Stehwechselspannung 28 kV
Nenn-Kurzzeitstrom: 20 kA , 1 s
Nenn-Stoßstrom : 50 kA
Schutzgrad nach DIN 40500: IP2XC
Schaltfeldbreite: 800 mm
Schaltfeldhöhe : 2300 mm
Schaltfeldtiefe : 1100 mm
Rückwandabstand nach VDE 671-200: 40 mm
Störlichtbogenqualifikation: IAC AFL 20 kA 1s

    Bild: Ms-Zelle
Unsere Schaltanlagen sind mit kratz-und
abriebfestem Farb- und Lackanstrich
in Ral 3013 (andere Farben auf Wunsch)
versehen
